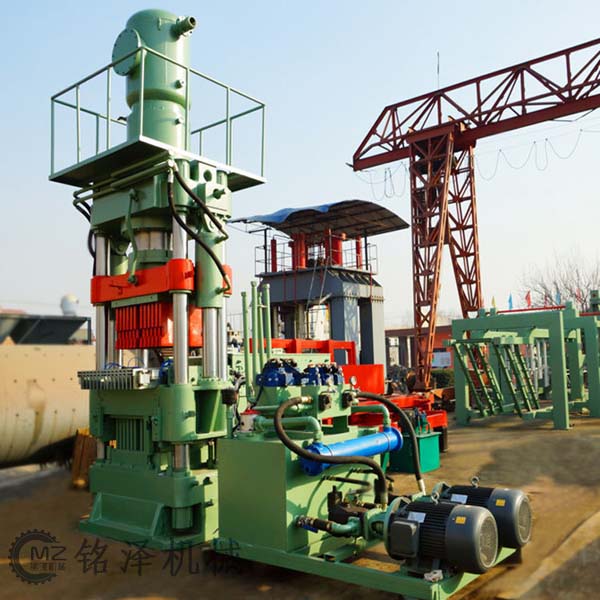

壓磚機液壓系統圖是液壓設備執行機構實際行動的原理圖。液壓系統圖必須正確閱讀，無論是分析、研究、使用和維護。

　　1、首先需要熟悉了解壓磚機中的液壓元件

　　磚機液壓傳動系統是以一定的方式組合每個液壓元件，以滿足執行機構運動規律的要求。液壓元件是液壓系統的單元，就像一臺完整的機器以一定的方式由許多不同的部件組合一樣。因此，在閱讀液壓系統圖之前，必須掌握各液壓元件的結構、工作原理、功能、功能符號等。不同的液壓元件在系統中發揮不同的作用，其結構、原理和表達方式也不同。

　　例如，液壓泵的功能是將輸入的機械能轉換為液壓能的裝置，而壓磚機液壓執行元件是將液壓能轉換為機械能的裝置。雖然它們都是能量轉換元件，但它們?cè)诠ぷ髟砗凸δ芊?hào)上有很大的不同。液壓元件有數百種，我們可以將這些元件分為幾類，即動力元件、執行元件、控制元件和輔助元件。在學習過程中，我們應該比較同一類元件，找到相同點和不同點。同時，我們應該熟練掌握常見的液壓元件。

　　2、其次要知道磚機液壓設備組成

　　無論液壓系統是簡單的還是復雜的，它都有一定的目的。因此，在閱讀圖紙之前，您必須了解系統中要完成的動作或運動。而壓磚機液壓系統中各種動作的完成通過液壓執行器，是整個系統外部工作的主要組成部分。

　　3、再者瀏覽整個磚機設備系統

　　閱讀圖紙的關鍵是瀏覽磚機設備整個系統。一個完整的液壓系統由主回路和相關的基本回路組成。主回路和基本回路，特別是一個龐大的網絡系統，相互交錯。在分析過程中，它應該是有組織的。主回路的形式一般包括開閉系統、油泵-油缸系統和油泵-油電機系統。

　　在分析過程中，應結合磚機圖形確定系統以執行元件為中心，找出主要的油路形式，即主電路。抓住主電路，抓住命脈，然后逐一找出控制油路，即子系統，每個子系統纏繞在主電路周?chē)治龈髯酉到y(tǒng)對主電路的作用，以及子系統控制主電路中某些部件的目的。

　　一般來說，壓磚機中的子系統中的閥門是一種常見的液壓控制元件，主要用于控制系統中液流的壓力、流量和方向。不同的閥門可以通過不同形式的組合來滿足不同液壓設備的要求，并控制執行元件的輸出力或扭矩、運動速度和方向。結合主油泵或輔助泵，找出基本電路，不同的基本電路對執行元件的運動有不同的控制作用。

在磚機液壓系統中，只要主回路與基本回路的關系明確，就形成了完整的系統骨架，為我們的進一步分析奠定了堅實的基礎。

　　4、還有壓磚機分析各系統之間的關系

　　一個更復雜的液壓系統有更多的子系統，而子系統之間的相互連接更為復雜。各子系統不僅對主系統有一定的控制作用，而且相互補充。例如，壓磚機它們是否相互鎖定、同步、有先進的動作順序和抗干擾要求。有必要理解各子系統之間各種聯系的含義，否則分析將毫無意義。

　　此外，磚機液壓系統可以在不同的情況下完成不同的工作或不同的工作狀態，因此我們必須特別注意從一個工作狀態到另一個工作狀態的液壓元件之間的液流，這些都是由相應的子系統完成的。要做到這一點，我們必須清楚地了解每個子系統。掌握各子系統之間的聯系是閱讀液壓系統圖的前提和保證，也是分析系統圖的需要。

　　5、最后全面閱讀壓磚機圖紙總結

　　以上總結的四點，基本形成了壓磚機中液壓系統的整體概念。只要總結各種關系，液壓系統完成的任務、如何根據需要完成不同的動作、如何保證工作過程和工作原理就清楚可見。同時，要善于總結系統的特點，進一步思考系統中某些液壓元件的規格或配置是否可以改變，進一步加深對系統的深入了解。簡而言之，閱讀壓磚機液壓系統圖是一個更復雜的過程，必須在掌握液壓系統的基本概念、基本知識和基本理論的基礎上，廣泛接觸，掌握一定的分析要點，從容易到難，以提高閱讀系統圖的水平。
